在航空航天领域备受青睐的钛合金，因其高强度和轻质特性，一直被视为理想的结构材料。然而，高成本却限制了其在汽车等民用领域的广泛应用。近期，一项由美国能源部资助的研究通过集成计算材料工程（ICME）方法，成功设计出一种新型低成本铸造钛合金——Ti-6Al-5Fe-0.05B-0.05C。这项研究不仅降低了原材料成本，还通过实验室规模的铸造验证了其工业化潜力。本文将深入解读这一创新成果。

引言：钛合金的“成本之痛”与破解之道

钛合金自20世纪60年代起，因其优异的强度重量比、耐腐蚀性和焊接性，成为航空航天器的关键材料。但原材料（如钒、钼）和加工成本高昂，使其难以普及到汽车等民用领域。以常见的Ti-6Al-4V合金为例，其成本中约50%来自钒元素。更棘手的是，钛合金导热性差，传统机械加工效率低，进一步推高了制造成本。

为解决这一问题，美国俄亥俄州立大学（OSU）的研究团队提出了一种全新思路：通过计算模拟指导合金设计，并用廉价元素（如铁、锰）替代昂贵合金元素，结合近净形铸造工艺，实现成本可控的钛组件制造。这项研究发表于多篇权威期刊，为钛合金的民用化开辟了新路径。

研究背景：钛合金的合金化与铸造技术现状

钛合金的性能取决于其相组成，主要包括密排六方（HCP）的α相和体心立方（BCC）的β相。合金元素可分为三类：

•


  α稳定剂（如铝）：提高β转变温度，增强稳定性。







•


  β稳定剂（如钒、铁、锰）：降低β转变温度，促进β相形成。







•


  中性元素（如锆）：对相变影响小。

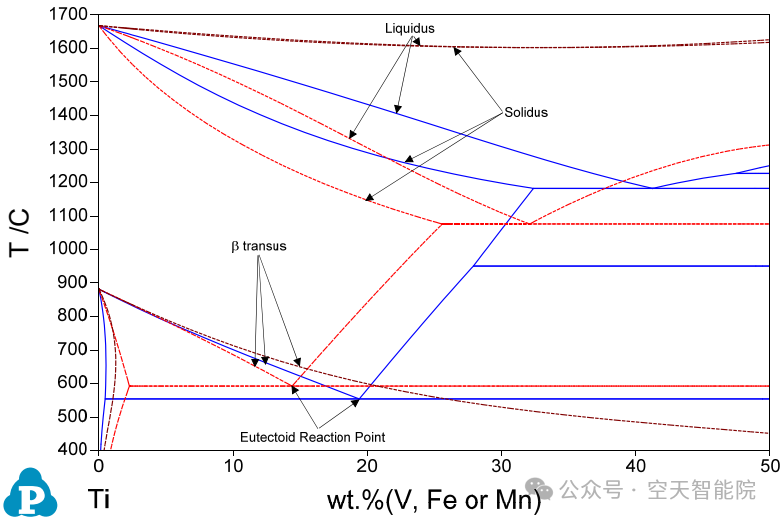

传统钛合金如Ti-6Al-4V使用昂贵的钒作为β稳定剂。而本研究选择铁和锰作为替代品，因为它们成本更低，且能有效降低熔点，改善铸造流动性。图2.2对比了Ti-V、Ti-Fe和Ti-Mn的二元相图，显示铁和锰能显著扩大液相线-固相线区间，有利于铸造过程。

铸造技术方面，钛合金常采用真空电弧重熔（VAR）或冷床熔炼（CHM）。本研究创新性地设计了实验室规模的感应颅熔炼（ISM）结合永久金属模铸造框架，通过陶瓷涂层保护模具，降低反应风险，从而实现低成本原型制造。

创新方法：ICME与CALPHAD驱动的新合金设计

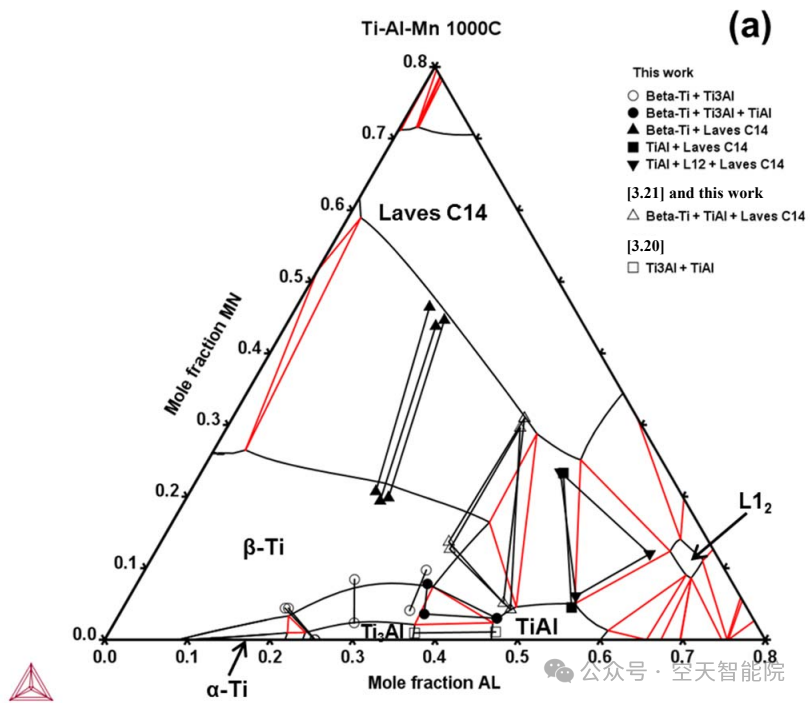

研究团队采用ICME框架，核心是CALPHAD（相图计算）方法。通过热力学模拟，精准预测相平衡，减少实验试错。以Ti-Al-Mn三元系统为例，团队重评估了其热力学数据库，重点优化了钛富集区域的相图（如α、β、Ti3Al相）。图3.7展示了1000°C等温截面的模拟与实验对比，验证了数据库的准确性。

基于模拟结果，团队确定了新合金成分：Ti-6Al-5Fe-0.05B-0.05C（简称T65-0.05BC）。其中：

•


  铝（6%）作为α稳定剂，控制相稳定性。







•


  铁（5%）替代钒，降低成本和熔点。







•


  硼和碳（各0.05%）用于细化晶粒，提升强度。

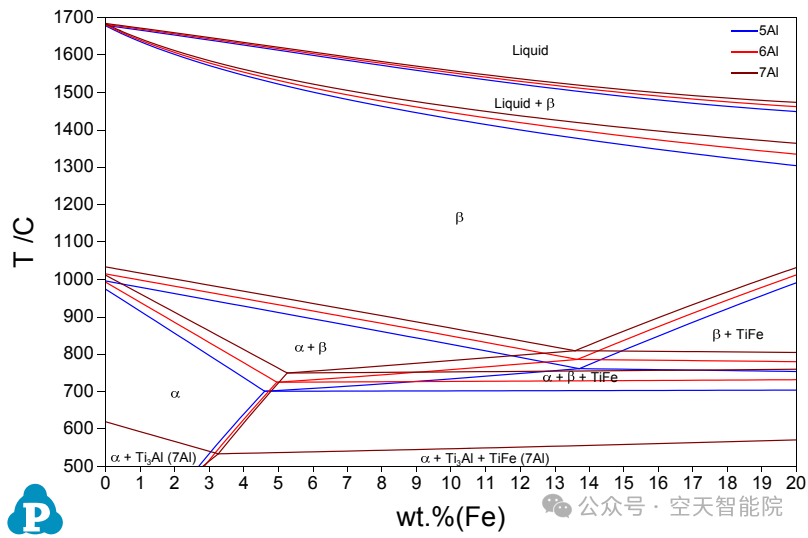

图4.1和4.2的等值线计算表明，该成分能避免有害相（如Ti3Al），确保铸态下获得均衡的α+β组织。

关键成果：T65-0.05BC合金的显微组织与性能

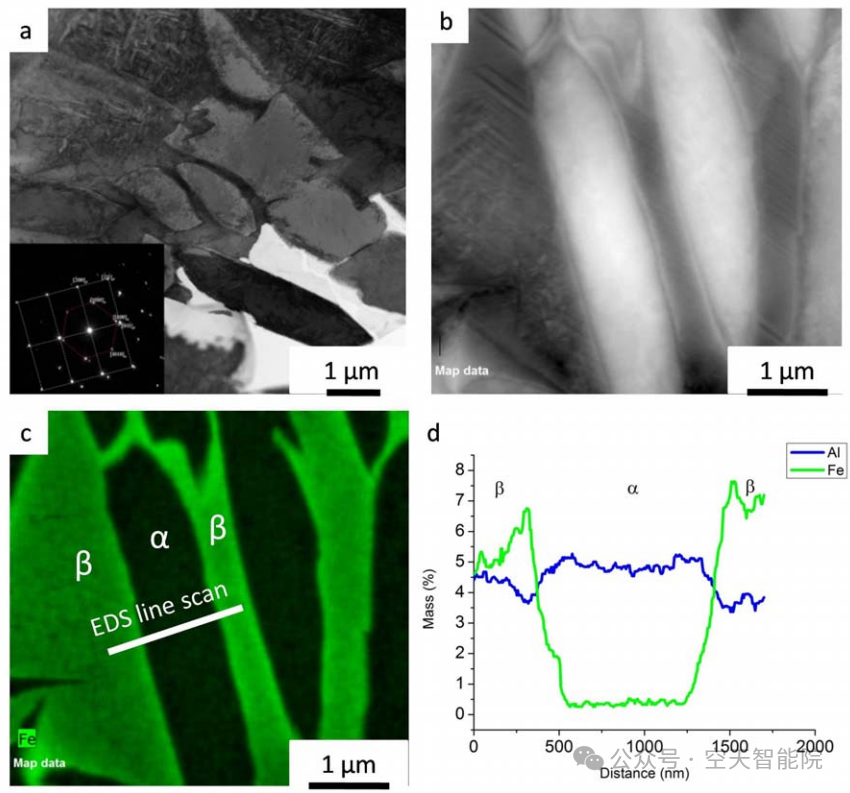

实验验证显示，新合金在铸态下具有独特的微观结构：初生α板条与超细次生α沉淀相结合（图4.7）。扫描电镜（SEM）和透射电镜（TEM）分析揭示，铁元素在β相中强烈偏聚，促进了次生α的快速析出，这是铸态高强度的关键。

力学性能测试（ASTM E8标准）表明，新合金的屈服强度达1023 MPa，抗拉强度1136 MPa，优于铸态Ti-6Al-4V（表4.1）。尽管延伸率（3.7%）较低，但适用于疲劳载荷为主的汽车部件（如连接杆）。

表4.1 铸态T65-0.05BC与商用钛合金的拉伸性能对比

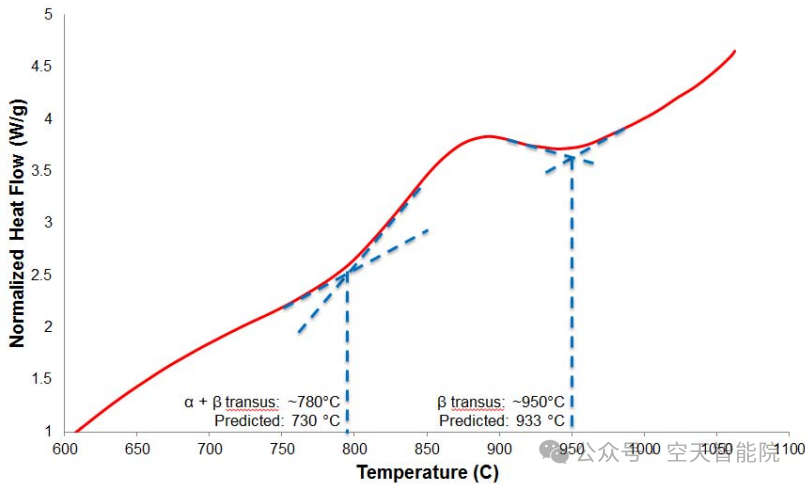

差示扫描量热法（DSC）结果（图4.10）进一步证实了相变温度与模拟一致，为热处理工艺设计提供了依据。

实验室验证：从模拟到原型铸造

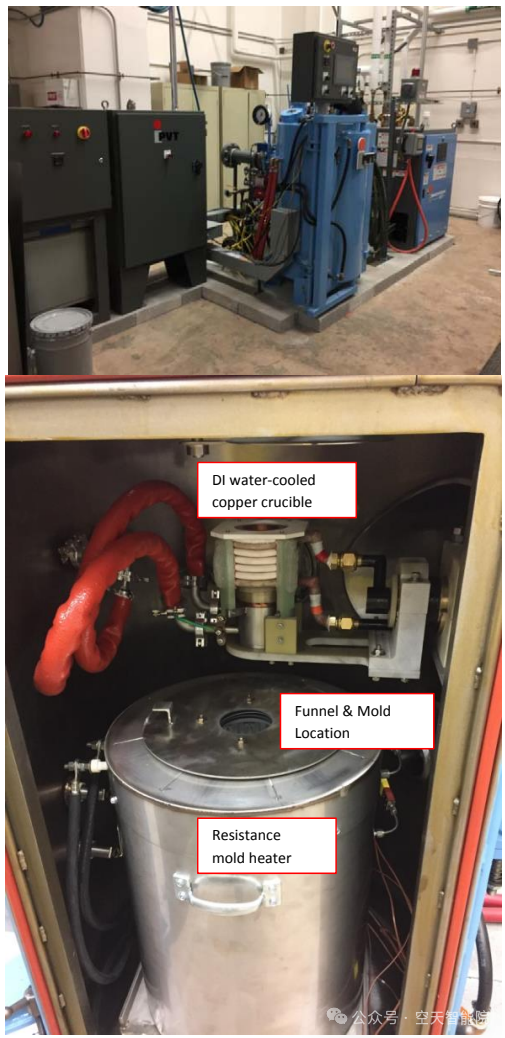

团队在OSU搭建了实验室规模铸造框架（图5.2），包括ISM熔炼系统、永久金属模具和倾斜浇注机构。模具采用H13工具钢，表面喷涂氧化锆涂层，防止钛液反应。通过模拟软件（EKK CAPCAST）优化填充过程（图5.3），成功铸出连接杆原型（图5.5）。

铸造过程的关键参数：

•


  熔炼：真空环境，氩气保护，功率50 kW，确保成分均匀。







•


  浇注：模具预热至700°C，重力倾斜浇注，避免卷气。




尽管原型存在表面缺陷（如气孔），但通过工业优化可解决，证明了工艺可行性。

成本分析：商业化潜力巨大

成本对比显示（表5.4），新合金的原材料成本比Ti-6Al-4V低24%，主要得益于铁替代钒。以年产10万件连接杆为例，T65-0.05BC的总成本为每磅5.16美元，较粉末冶金不锈钢（每磅2.12美元）虽高，但重量减轻38.7%，每减重一磅的成本仅2.63美元，接近美国能源部目标（2.25美元）。

表5.4 成本分析总结（基于10万件产量）

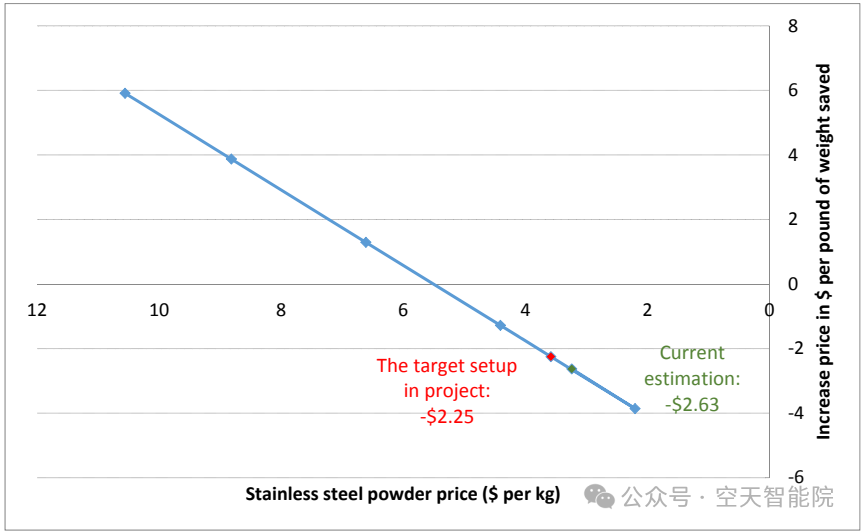

图5.6进一步分析了不锈钢粉末价格对总成本的影响，突显新合金的成本弹性。

结论与展望：低成本钛合金的未来

本研究通过ICME方法，成功开发出高性能低成本的铸造钛合金T65-0.05BC，并验证了其工业化潜力。未来工作将聚焦于：

•


  热处理优化：控制次生α相，平衡强度与韧性。







•


  模具涂层改进：提升涂层附着力，实现多次铸造。







•

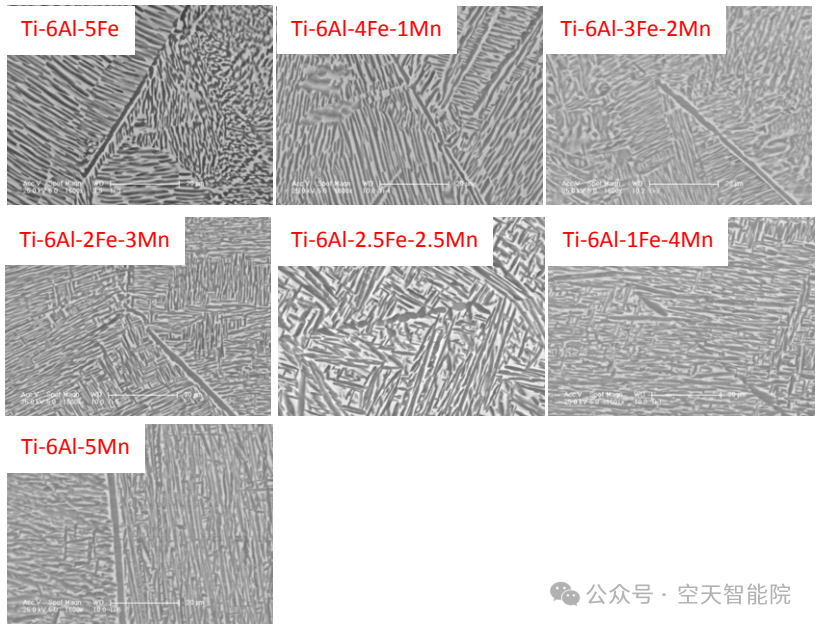

  成分扩展：探索锰元素的添加效果（图6.4）。




这项研究不仅为汽车轻量化提供了新选择，也展示了计算材料学在加速合金开发中的强大作用。随着工艺优化，低成本钛合金有望在民用领域实现“破圈”应用。
